Modelo |
SFX-CNC-4500/6500 |
|
Fuente de alimentación |
380V/50HZ/3-Phases |
|
Fuente de aire |
0.6-0.9Mpa |
|
Golpe de trabajo |
|
|
Carrera del eje X |
4500mm / 6500mm (Puede ser personalizada) |
|
Carrera del eje Y |
450mm |
|
Carrera del eje Z |
400mm |
|
Mesa de trabajo |
|
|
Tamaño de la mesa de trabajo |
4500mm x 460mm |
|
Peso de carga máx. |
3000Kgs |
|
Tipo de mesa de trabajo |
Mesa con ranura en T / Mesa de sujeción neumática |
|
Mesa de trabajo giratoria (opcional) |
3000m |
|
Especificación de herramientas |
|
|
Revista Herramientas |
16pcs |
|
Diámetro/longitud/peso máximo de la herramienta |
Φ60mm/25mm/3kgs |
|
Tiempo de cambio de herramientas |
3s |
|
Velocidad de trabajo |
|
|
Velocidad de trabajo del eje X |
0-60m/min |
|
Velocidad de trabajo del eje Y |
0-30m/min |
|
Velocidad de trabajo del eje Z |
0-30m/min |
|
Velocidad de alimentación |
0-15m/min |
|
Velocidad del husillo principal |
12000RPM |
|
Precisión del trabajo |
|
|
Precisión de posicionamiento del eje X |
±0.05mm |
|
Precisión de posicionamiento del eje Y/Z |
±0.02mm |
|
Precisión de posicionamiento repetido |
±0.01mm |
|
Especificación del husillo |
|
|
potencia del husillo |
5.5KW |
|
Cono del husillo |
BT30 |
|
Par del husillo |
45 n.m |
|
Potencia del eje X,Y,Z |
2.2KW/2.0kw/2.0kw |
|
Torque del eje X,Y,Z |
42n.m/42n.m/42n.m |
|
Distancia del husillo a la mesa de trabajo |
350mm |
|
Especificación |
|
|
Lubricación |
Modo de autolubricación |
|
Herramientas Enfriamiento |
Refrigeración por microaspersión de fluido de corte |
|
Poder total |
12KW |
|
Peso |
7T |
|
Dimensión |
7000x2475x2950mm |

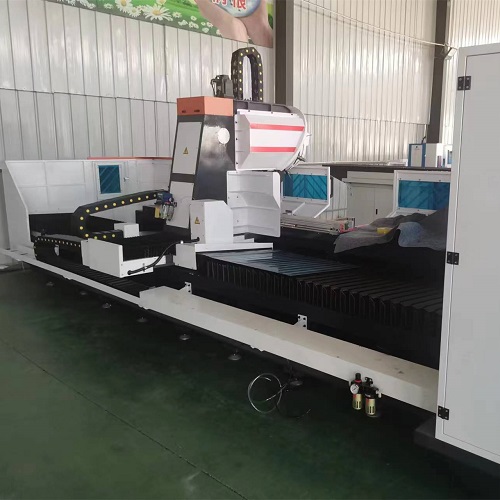

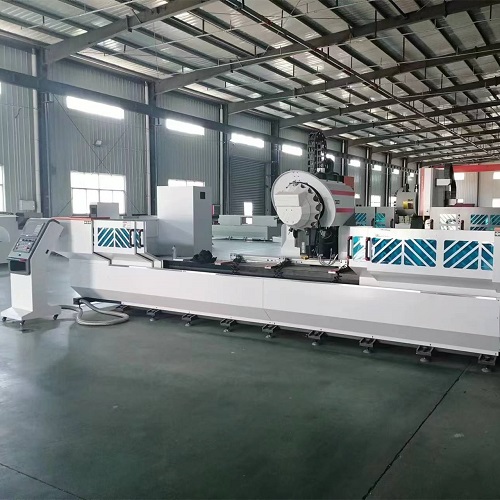

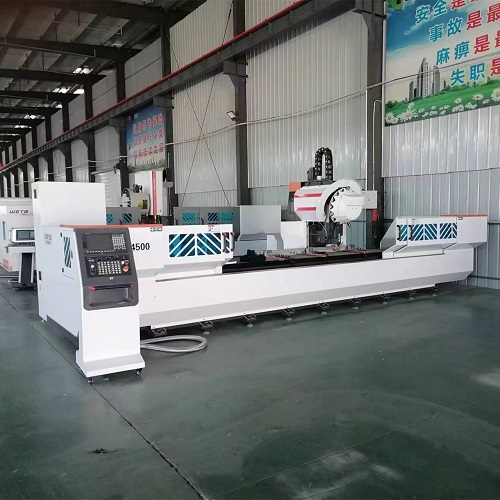

Imagen detallada:
